產品介紹
2006年由長沙鵬翔電子科技有限公司開始面向國內各行業提供富士壓電陶瓷非標訂制業務。鵬翔所提供富士壓電陶瓷訂制業務的三大優勢：
優勢一：壓電陶瓷制品設計能力強、專業私人定制，并為各行業用戶提供寶貴設計經驗；
優勢二：從材料選型開始到最終壓電陶瓷設計確認周期短，節約用戶的寶貴時間；
優勢三：壓電陶瓷制品工藝一致性高、穩定性能超強、提升用戶的產品品質。
富士陶瓷是1975年（昭和50年）作為壓電陶瓷廠家而設立的。從設立之時起就著手面向應用的壓電陶瓷元件及壓電傳感器的開發，三十多年來已發展成為從壓電陶瓷到傳感器的制造企業。
加速度傳感器和AE傳感器從銷售之初起就以OME的方式提供給振動檢測器，設備診斷機器，聲發射檢測裝置等行業的企業，是迄今為止日本最大的壓電傳感器生產廠家。
為了向中國客戶提供優質的壓電陶瓷元件，富士公司于2006年授權鵬翔科技為中國總代理。為了適應多種檢測目的和用途而開發的多種壓電材料及傳感器，其核心仍然是壓電陶瓷基本技術的應用，特殊傳感器的開發也是為此。
壓電陶瓷具有機械能和電能相互轉換的特性，富士陶瓷經過近40年研發設計，制造工藝流程的不斷優化創新，現在壓電陶瓷在極其廣闊的領域得到廣泛的應用。
在電子工業用壓電式電路元件、高壓電發生器、壓電變壓器元件、壓電陶瓷氣體點火元件、超聲波馬達用元件、管形壓電陶瓷元件等；
在超聲波發射與接收領域用壓電陶瓷空氣中超聲波、壓電式超聲波元件、壓電式水中超聲波、醫用壓電式超聲波、壓電式換能器、壓電式聲發射傳感器、壓電式振動沖擊傳感器、壓電式加速度傳感器、壓電陶瓷無損檢測元件、螺栓堅固型換能器元件、壓電陶瓷高頻清洗機用元件等；
從工業到醫用壓電陶瓷醫療診斷探測元件、壓電陶瓷超聲波按摩元件、超聲波霧化器用元件等；

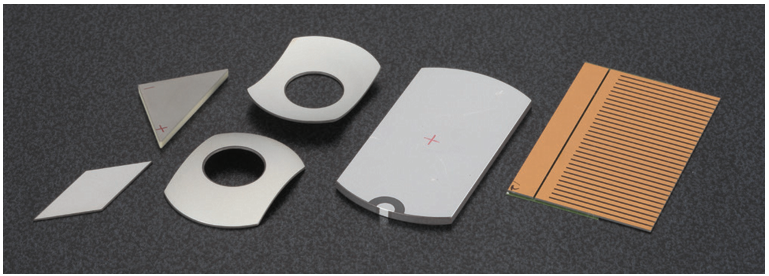

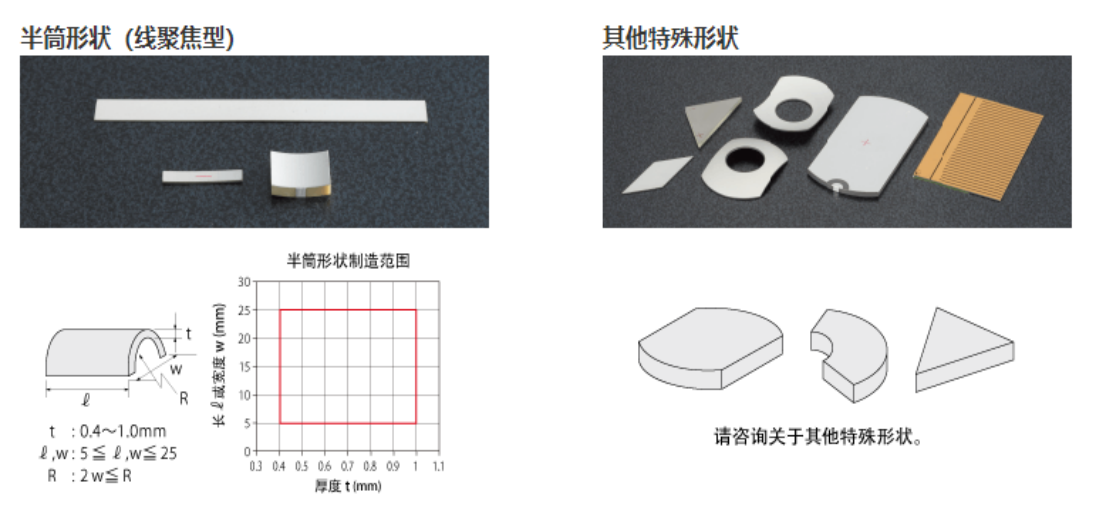

在研究、實驗、教學等其他用途或特殊形狀的元件歡迎您來電咨詢。（例如：壓電陶瓷復合（組合）元件、多層疊堆壓電陶瓷微動器等）
日本富士的壓電陶瓷元件均為非標定制，如需定制，請務必提供如下信息：

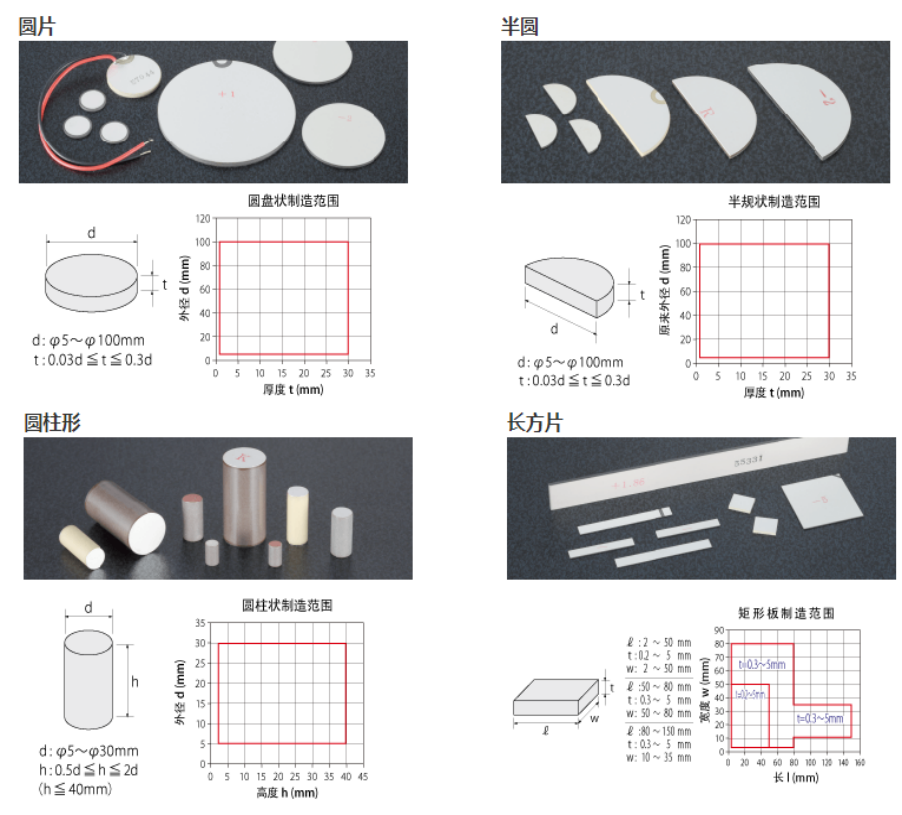

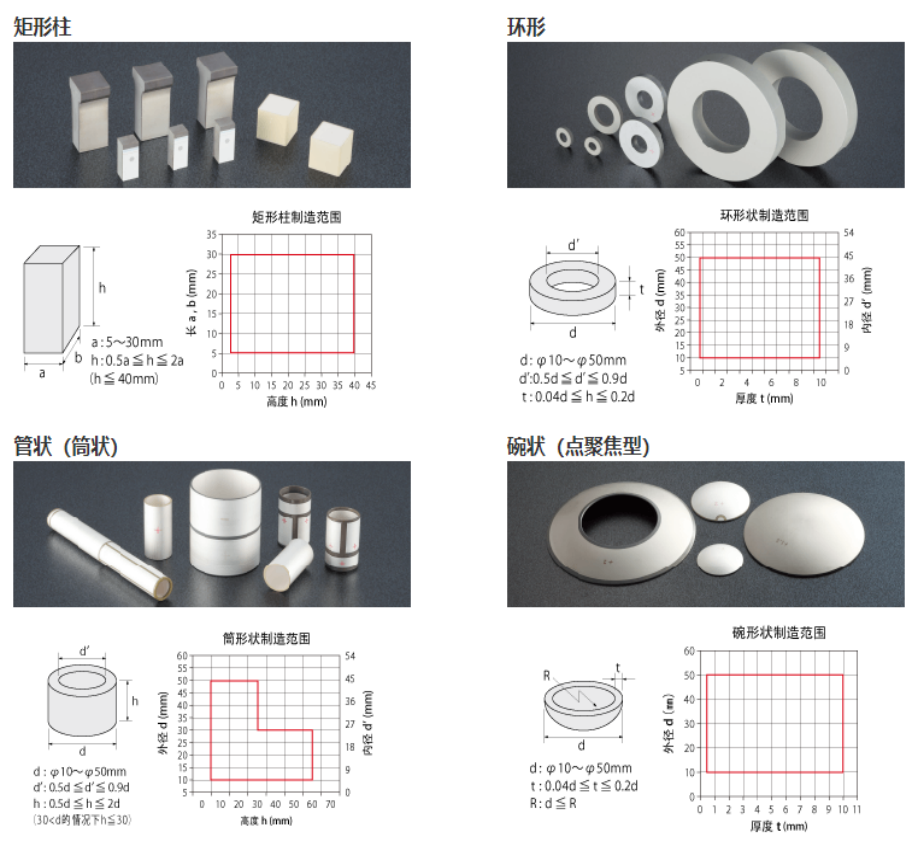

1、形狀尺寸,當對尺寸精度有嚴格要求時，請告知公差;
2、頻率，有時厚度會決定頻率;
3、材料代號，請參閱《壓電陶瓷材料特性一覽表》；
（如果您對該表中的數據無法理解時，請告訴我們您的詳細的用途和用法，我們將為您選擇合適的材料）
4、兩個電極是分別在兩個面還是在同一面，即是Both side還是Feed back。
5、數量，包括測試需要的數量和將來的批量，批量在很大程度上決定了產品的價格。
6、其他您特別重視并加以標注的參數。
以上信息務必準確，不要使用“大小高低粗細輕重”等之類模糊不清的詞匯，以便減少反復確認的時間。
您在向我們提交上述信息之后，一般富士會在一周內給您核算出價格，核算和生產以及測試均在日本本土進行。所以我們無法當時就給出估價，希望廣大客戶理解。
鋯鈦酸鉛Pb(Ti?Zr)O3是在壓電體中具有很強的壓電特性的鈣鈦礦型晶體結構的強介質之一。一般是由鈦酸鉛（PbTiO3）和鋯酸鉛（PbZrO3）構成，因為通過改變這兩種成分的混合比可以控制壓電特性·介電特性·彈性等諸多特性，所以可以獲取適用于各種用途的壓電陶瓷材料。而且，其對周圍環境的變化也比較穩定，除在300℃左右有晶體轉變點（Curiepoint居里點）外，幾乎看不見特別明顯的變化。
Q：日本富士陶瓷可以提供壓電陶瓷元件的非標定制嗎？
A：當然可以，日本富士陶瓷從公司成立的1975年直到現在，一直都提供壓電陶瓷元件的非標定制。
Q：非標定制有無數量上的限制？
A：沒有最小數量的限制，您如果只需要一片，富士陶瓷也可為您定制。但是數量越多價格越低，因為1片和1000片的生產工藝流程是一模一樣的。
Q：可否告訴我壓電陶瓷片的大概價格？
A：很抱歉，對于非標產品我們無法給出估價。您需要提交詳細的產品需求信息，然后富士會在一周內給您核算出價格，核算和生產以及測試均在日本本土進行。
Q：我拿到了日方核算出來的價格單，但是比國產的貴很多。
A：是的，當您的數量較少時，價格會比國產的陶瓷片貴很多，但是當數量較大時，價格基本與國產接近。而且您還需要做質量上的比較，而不要只是關注價格。
Q：富士可以定制PZT-5材料的壓電陶瓷片么？
A：很抱歉，PZT-5是國內的壓電陶瓷材料編號，而富士有以下三十多種材料，我們不知道PZT-5對應的富士材料編號是哪種。您可以參閱《壓電陶瓷材料特性一覽表》來按照富士的材料編號來選擇。
C-13 C-2 C-21 C-22 C-23 C-3 C-4
C-201 C-202 C-203 C-203P C-204 C-205 C-213
C-5 C-6 C-6H C-62 C-63 C-64 C-601
C-7 C-8 C-82 C-83H C-9 C-91 C-91H C-92 C-92H
Q：非標定制需要提供哪些信息，需要給出哪些參數？
A：根據富士的要求，您需要提供公司名稱和網址，同時需要提供如下參數：
1、形狀尺寸當對尺寸精度有嚴格要求時，請告知公差，形狀復雜的最好能提供圖紙說明;
2、頻率，有時厚度會決定頻率;
3、材料代號，請參閱《壓電陶瓷材料特性一覽表》；
（如果您對該表中的數據無法理解時，請告訴我們您的詳細的用途和用法，我們將為您選擇合適的材料）
4、兩個電極是分別在兩個面還是在同一面，即是Both side還是Feed back；
5、數量，包括測試需要的數量和預期將來的批量，批量在很大程度上決定了產品的價格。
6、其他您特別重視并加以標注的參數。
以上信息務必準確，不要使用“大小高低粗細輕重”等之類模糊不清的詞匯，以便減少反復確認的時間。
Q：壓電陶瓷片非標定制的交貨期是多少？
A：富士陶瓷實行的是零庫存按單生產制度，交貨期如無特別說明一般是6～8周。
Q：你們公司可否有類似我的需求的樣片？可否免費提供幾片？
A：富士陶瓷實行的是零庫存按單生產制度，我們一般不留存樣片。而且富士如果為您定制了A型的壓電陶瓷片，之后將不再為其他廠家主動提供A型的樣片，除非其他廠家能提供出和A型一模一樣的參數要求。這樣極大的保護了您的設計思想和知識產權。樣片需要付費購買。
Q：富士陶瓷在中國可否有過成功的壓電陶瓷定制的例子？
A：有的，目前富士陶瓷在中國已經為長春一汽、摩托羅拉、西門子、歐姆龍等大型企業批量提供過壓電陶瓷的定制。
Q：我曾經在其他廠家定制過壓電陶瓷，但每一批次的產品參數都有較大的差別，請問富士的陶瓷片各個批次的產品是否有類似的現象？
A：富士陶瓷可以確保每一批次的產品沒有差別或者差別控制在約定的范圍內。這就是產品質量一致性的區別，所以定制時不要僅僅比較價格，還要看到產品一致性和穩定性以及可靠性。據用戶反饋，富士的陶瓷片在一致性、溫度穩定性、可靠性上都有明顯的優勢。
